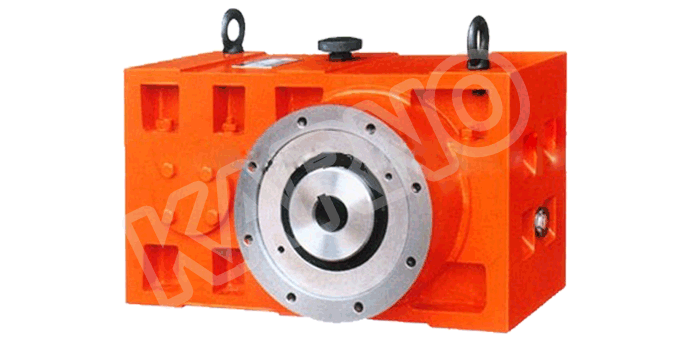

مشخصات کامل انواع گیربکس ZLY کارنو .

گیربکس

ZLY KARNO																	Model
630	560	500	450	420	375	330	315	280		250	225	200	173	146	133	112	Size	مدل
-20	-20	-20	-20	-16	-16	-16	-16	-16		-16	-12.5	-12.5	-10	-10	-8	-8	نسبت دور ورودی و خروجی
قدرت اسمی ورودی برای 1500 دوردر دقیقه									Normal power (kw) input n = 1500r/min
825	600	450	330	330	260	210	171	125		75	82.5	55	39	30.8	22	15	Normally Reliable توان معمولی الکتروموتور
688	500	360	265	265	207	168	136	100		60	67	45	30.8	20.5	15	10	Highly Reliable توان مطمئن الکتروموتور
گشتاور خروجی مجاز									Allowed Output Torque (N.m)
105050	7640	57300	42180	33616	26497	21392	17427	12732		7643	6568	4379	2484	1962	1121	764	Normally Reliable ترک معمولی
87605	63667	45840	33745	26995	21096	17115	13855	10186		6112	5334	3583	1962	305	764	510	Highly Reliable ترک مطمئن
نیروی محوری مجاز برای خروجی شفت									Allowed Axial Thrust of Output Shaft (KN)
880	830	756	540	430	390	350	287	250		192	180	155	110	54	39	35	Axial Thrust نیروی محوری
توصیه های ترکیب بندی قطر مارپیچ ، توان ، دور									Recommendation of Configuration
200	190	180	170	165	150	130	120	105		100	90	75	65	55	45	35	Diameter of Screw Rod(mm) قطر مارپیچ
200	190	180	170	165	160	150	120	100		100	90	75	65	55	50	35	Diameter of Screw Rod(mm) قطر مارپیچ
550	400	288	212	170	132	106	85	64		45	45	30	18.5	12	8	5.5	Input Power (KW) توان ورودی
1200	1200	1200	1200	960	960	960	960	960		1120	1000	1000	900	900	800	800	n inpot دور ورودی
60	60	60	60	60	60	60	60	60		70	80	80	90	90	100	100	n Out دور خروجی

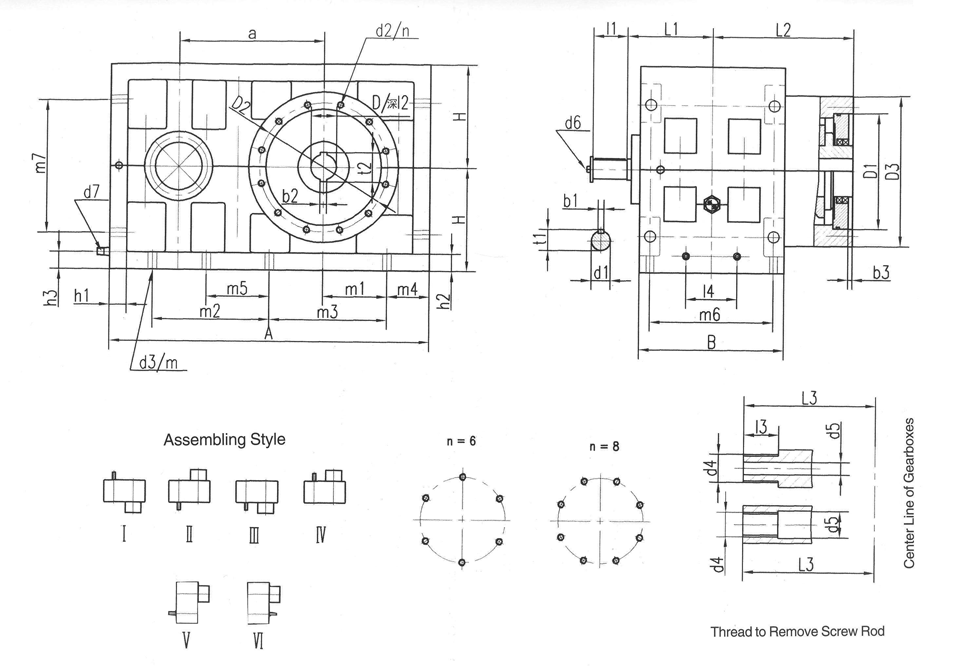

ZLY630	ZLY560	ZLY500	ZLY450	ZLY420	ZLY375	ZLY330	ZLY315	ZLY280	ZLY250	ZLY225	ZLY200	ZLY173	ZLY146	ZLY133	ZLY112	Model
2000	1860	1700	1550	1420	1280	1160	1160	970	930	800	750	576	560	478	426	A
1070	960	855	765	695	625	575	539	480	430	385	340	285	256	218	184	a
770	640	640	600	550	466	450	450	410	380	360	340	256	250	215	170	B
32	32	28	28	25	22	22	20	18	18	16	14	10	10	8	8	b1
2-45	2-40	2-40	2-36	2-32	2-28	2-28	2-28	2-25	2-22	2-20	2-18	2-14	14	10	8	b2(F9)
25	25	15	15	10	10	10	8	8	8	8	8	8	8	8	8	b3
180	160	160	140	120	110	110	100	90	80	70	60	50	45	38	25	D(F8)
650	620	580	500	500	400	400	365	360	330	330	270	230	200	180	160	D1(H7)
720	720	680	610	580	450	450	405	400	370	370	300	260	230	205	185	D2
805	805	780	700	660	500	500	450	450	420	420	350	300	260	230	210	D3
120	120	110	100	95	85	85	75	65	60	55	45	38	32	28	28	d1(m6)
M36/12	M36/12	M36/12	M30/12	M30/12	M24/12	M24/12	M24/12	M24/12	M20/12	M20/12	M16/12	M16/8	M12/8	M12/8	M10/6	d2/n
48/8	48/8	40/8	32/8	32.8	32.8	30.6	30.6	30/6	26.6	26.6	18.6	18.6	16.6	16.6	14/4	d3/m
M90*4	M90*4	M90*4	M90*4	M90*4	M90*4	M84*4	M84*4	M85*4	M85*4	M85*4	M85*4	M20	M18	M18	M16	d4
60	60	60	60	60	60	55	55	55	55	55	40	25	20	20	18	d5
2-M16	2-M16	2-M16	2-M16	2-M16	2-M12	2-M12	2-M12	2-M12	2-M12	2-M12	2-M10	M10	M8	M8	M8	d6
ZG1/2"	ZG1/2"	ZG1/2"	ZG1/2"	ZG1/2"	ZG1/2"	ZG1/2"	ZG1/2"	ZG1/2"	ZG1/2"	ZG1/2"	ZG1/2"	ZG1/2"	ZG1/2"	ZG1/2"	ZG1/2"	d7
630	580	540	500	460	400	350	350	300	280	250	240	170	160	140	130	H
80	70	70	60	60	55	50	50	45	45	38	36	24	24	20	18	h1
80	70	70	60	60	55	50	50	45	45	34	32	22	22	20	18	h2
80	60	60	60	60	85	55	55	50	50	55	40	40	45	38	-	h3
430	370	370	350	310	265	260	275	240	220	205	200	148	148	125	106	L1
760	670	650	600	535	445	445	440	405	380	355	330	250	245	205	203	L2
520	435	430	425	370	355	350	323	300	285	265	250	167	167	137	125	L3
180	180	170	170	170	170	170	140	125	110	110	80	80	70	60	60	l1
300	300	270	270	270	255	220	200	180	180	170	170	140	120	80	52	l2
60	60	60	60	60	60	60	60	50	50	50	50	30	36	40	35	l3
300	200	200	200	200	160	160	160	160	160	130	120	85	70	60	-	l4
400	390	345	300	305	250	225	260	200	205	165	150	113.5	118	104	96	m1
850	750	670	600	580	475	450	450	385	360	310	275	220	190	185	-	m2
800	760	660	600	540	500	450	450	385	360	310	275	220	235	185	326	m3
200	180	190	190	150	165	130	130	100	105	90	100	68	72	61	50	m4
450	390	360	300	328	265	-	-	-	-	-	-	-	-	-	-	m5
670	550	550	520	480	400	390	390	355	330	315	290	225	210	180	136	m6
840	800	760	600	600	500	425	460	380	340	330	310	214	210	184	170	m7
127	127	116	106	100	90	90	79.5	69	64	59	48.5	41	35	31	31	t1
200.8	178.8	178.8	156.8	134.8	122.8	122.8	112.8	100.8	90.8	79.8	68.8	57.6	48/8	41.3	28.3	t2
-	-	4020	3320	3040	1820	1440	1310	980	810	657	505	268	206	141	103	Massوزن
